@ HSE: Du är modig som visar den fina elinstallationen, och kallar den för din :shock: Som elektriker så får jag lite ont i magen, men har du fått det att funka så är det klockrent :thumb: :scooter: Jag är väldigt tacksam för bilderna. Med liknande kommentarer så kanske medlemmar drar sig ifrån att...

Jag fortsatte projektet idag, Jag tittade närme på rectifyern, eller likriktaren på svenska, var uppgift är att omvandla växelström (AC) till likström (DC). Likriktaren har fyra pins vilka brukar bli benämda med: Övre vänster - DC utgång Övre höger - "Gul" ( AC ingång ) Nedre vänster - &qu...

Tack för bilderna. Jag tog precis ett 9V batteri och kopplade + polen till "nedre höger" på 4pins CDI boxen ( - polen kopplade jag till moppens jord ). Tändstiftet gnistrade som bara den när jag drog runt motorn. Tack för all hjälp och ja, el är ett helvete. Framför allt när dess kopplings...

Fortsätter mitt samtal med migsjälv. Dey verkar som att jag behöver ett batteri för att driva min CDI eftersom statorplatta har 4 kablar. Blå/vit, grön och två gula. En statorplatta med 5 kablar kan användas utan batteri, blå/vit, gul, vit, grön, röd. Då den röde kabeln levererar den spänning som be...

Jag blir snart knäpp.

Forstod knappt en 1/4 men denna video, https://youtu.be/ZeGLRqXOMgw men de påstår att 4pin cdi är batteriberoende. Eftersom jag inte har en röd/svart kabel som strömsätter cdin..

I denna video, https://youtu.be/aAeiz02VQH0

Så ska ska en multimeter ( växelström och 200 indikatorn )kopplad på blå/vit ge 50v när motorn dras runt. Jag får 0.6v i utslag.

Men oavsett var jag tar jord ram/fälg/motorblock/svänghjul så kommer jag aldrig under 286.

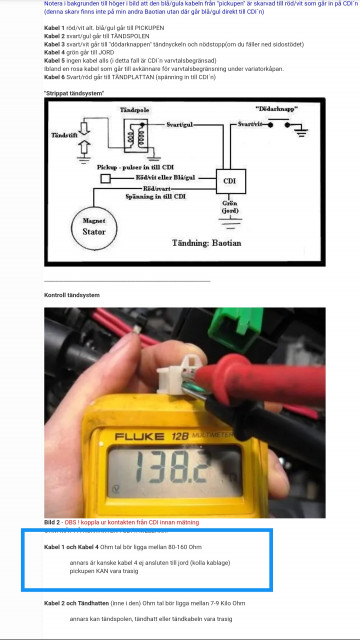

Jag kollade in denna tråden. En 6 pins CDI men blå/vit och jors lär utgöra samma funktionalitet som på min.

När de mäter resistans mellan blå/vit och jord så ska det ligga mellan 80 - 160. Jag får 286. Har jag dålig jord?

HSE skrev: ↑05 jul 2021, 13:24 Kan ta bilder på hur min moped är kopplad om du vill...

Det uppskattas väldigt mycket om du vill göra det

Borttagen

När jag köpte min motor fick jag med en lapp med instruktionen om hur koppla kablarna, handlade om att klippa bort kontaktstycket och ta kablarna man behövde. Minns inte exakt nu hur det skulle kopplas men här är en länk till en som hade samma problem som du: https://www.maskinisten.net/viewtopic.p...

Tack för svaren. Jag har nu bytt till en jordpunkt på motorn istället men ingen skillnad. Länken ovan gav bra information men problemet han hade var att han kopplat hastighetsmätare, neutrallampa osv kabelhärvan i CDIn ( man blir lätt lurad att göra detta då kabelhärvan har en snabbkoppling som pass...

Hej, Jag håller på att avsluta ett projekt där en lifan motor har hängts på en puch packy och elsystemet gör mig problem för jag får ingen gnista. Från motorn kommer två kabelstammar. IMG_20210704_123515.jpg En med snabbfästning innehållande fem kablar. Denna enligt min förståelse är för hastighetsm...

Mycket riktigt erlan.

Som svar på frågan monteras det enligt följande med utgångsläge från sidan med bromsskiva:

Packbox, 4st distansbrickor, kullager, kullager, låsring, navkapsel.

Såhär sitter det just nu.
