Shimsa in växeldrev och pedalaxeldrev Sachs 50/3 LS

Inlägg av Hoey » 13 aug 2017, 15:29

Halloj,

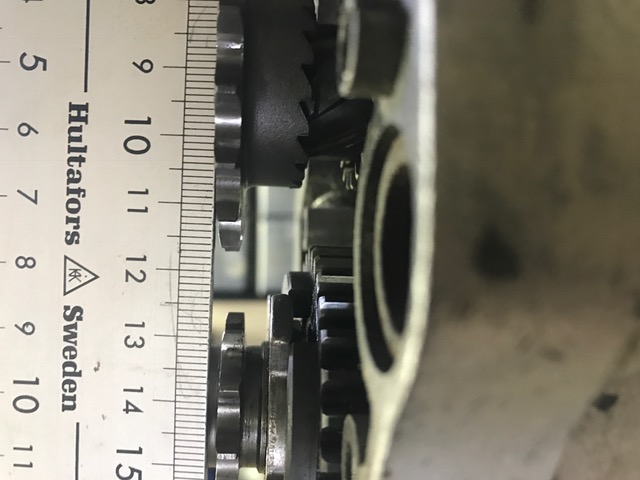

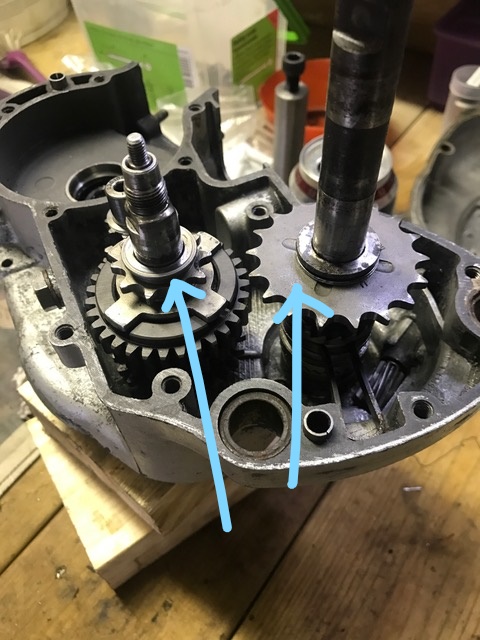

jag håller på att renovera en 50/3 LS med pedalstart. Nu när jag påbörjat montering och satt i växelaxel, växlar och pedalstartsaxel så lirar inte höjden på dreven som kedjan ska sitta på. Det skiljer ca 1 mm. Var ska jag sätta shimsen för att det ska bli rätt höjd? Jag antar att det är nånstans på växelaxeln...?! Som man ser på bilden så är det pedalaxeldrevet som sitter högst, så att säga. Se bifogade bilder.

Tar tacksamt emot era kommentarer :)

Vänliga hälsningar,
/Hoey

p.s. Bilden på höjdskillnad ska vridas 90 grader åt höger... det gick inte att fixa :)
Bilagor
växel och pedalaxeldrev.jpg
växel och pedalaxeldrev.jpg (996.13 KiB) Visad 1691 gånger

Användarvisningsbild
Hoey
Inlägg: 17
Blev medlem: 03 aug 2016, 11:57
Ort: Uppsala

Re: Shimsa in växeldrev och pedalaxeldrev Sachs 50/3 LS

Inlägg av Hoey » 15 aug 2017, 19:06

Försöker svara på min egen tråd... :shock:

JAg behöver "komma upp" ca 1,5 mm med kedjedrevet så det ligger i plan med växeldrevet. Enligt sprängskiss kan man shimsa 'efter behov' mellan kedjedrev (nr 5 i sprängskiss) och växeldrev (nr 6). Men om jag petar in shims, typ totalt 1,5 mm där, så låser ju inte "korset" i kedjedrevet i växeldrevet... Var i ligger min tankevurpa?

Please heeeelp me... Erlan..... Hjääääälp!!!!

:?

/Hoey
Bilagor

Conrad Engström
Inlägg: 5405
Blev medlem: 24 aug 2008, 23:00
Ort: Kvicksund

Re: Shimsa in växeldrev och pedalaxeldrev Sachs 50/3 LS

Inlägg av Conrad Engström » 15 aug 2017, 20:03

Vanligt problem. Men man kan flytta hylsan som går genom transkåpan till vänster. Tag brickor från utsida, till insidan. Kolla så alla rullar på kedjan är hela.

Användarvisningsbild
Hoey
Inlägg: 17
Blev medlem: 03 aug 2016, 11:57
Ort: Uppsala

Re: Shimsa in växeldrev och pedalaxeldrev Sachs 50/3 LS

Inlägg av Hoey » 16 aug 2017, 09:50

Tack så mycket för ditt svar Conrad!

Så man förskjuter kedjedrevet åt vänster? Eller? Skulle du kunna förtydliga via sprängskissen vilken hylsa du menar och var man lägger den :oops:

Vänliga hälsningar,
/Hoey

Användarvisningsbild
erlan
Forumsponsor
Inlägg: 7041
Blev medlem: 28 jan 2011, 00:00
Ort: engelsberg

Re: Shimsa in växeldrev och pedalaxeldrev Sachs 50/3 LS

Inlägg av erlan » 16 aug 2017, 12:58

tyvärr kan jag inte trampmekanismen tillräckligt bra för att hjälpa dig.
jag har bara gjort iordning en sån motor, och då fick jag också gråa hår
över att shimsa den axeln.
även fast jag läste verkstadshandboken: http://www.raketsport.com/Sachs%203%20o ... ep.hanbok/" onclick="window.open(this.href);return false;
så hade jag problem att få det bra.

erlan

Conrad Engström
Inlägg: 5405
Blev medlem: 24 aug 2008, 23:00
Ort: Kvicksund

Re: Shimsa in växeldrev och pedalaxeldrev Sachs 50/3 LS

Inlägg av Conrad Engström » 16 aug 2017, 18:09

Den hylsan som bromsarmen och stora muttern, flyttar man till vänster. Mera brickor på insidan mot hastighetsmätardrevet. Då blir det mindre utanför.

Användarvisningsbild
Hoey
Inlägg: 17
Blev medlem: 03 aug 2016, 11:57
Ort: Uppsala

Re: Shimsa in växeldrev och pedalaxeldrev Sachs 50/3 LS

Inlägg av Hoey » 21 aug 2017, 12:24

Oh, tack så mycket för svaren :-)

/H
